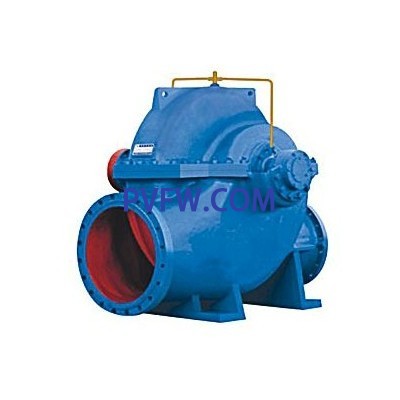

SX系列单级双吸中开离心泵

XS型中开蜗壳单级双吸离心泵是引进德国先进技术生产的高性能水泵。泵通过使用原型叶轮和改型叶轮及其切割，型谱饱满宽广、使用效率高，在型谱性能范围内，可提供恰当满足用户所需要的任意流量扬程工作点的水泵。泵采用了目前国内外最优秀的可自平衡轴向力及径向力的水力模型，性能稳定、效率高、结构紧凑、振动小、泵体耐压高，安装维修方便。

XS型中开蜗壳单级双吸离心泵

一、产品概述：

XS型中开蜗壳单级双吸离心泵是引进德国先进技术生产的高性能水泵。泵通过使用原型叶轮和改型叶轮及其切割，型谱饱满宽广、使用效率高，在型谱性能范围内，可提供恰当满足用户所需要的任意流量扬程工作点的水泵。泵采用了目前国内外最优秀的可自平衡轴向力及径向力的水力模型，性能稳定、效率高、结构紧凑、振动小、泵体耐压高，安装维修方便。

二、适用范围：

适用于自来水厂、灌溉、排水泵站、电站、空调循环用水、工业供水系统、消防系统、船舶工业、炼油系统、采矿等输送液体的场合。

三、型号意义：

XS 300 - 450（I）A

XS – 蜗壳式双吸离心泵 (太平洋泵业制造)

300 – 排出口直径 (mm)

450 – 叶轮名义直径 (mm)

I – 流量分类

A – 叶轮经第一次切割

四、产品特点：

1、内置式密封润滑结构：泵内置式密封润滑结构，密封循环水对泵密封系统的润滑、冲洗更为直接、有效。

2、外形美观：直线型的外观并在泵盖上附加强筋，内置式密封润滑结构使泵整体结构浑然一体，灵活的结构设计使泵更加精美大方。

3、高效率：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。泵体采用双流道设计，以减小径向力。泵体、泵盖、叶轮等过流部采用树脂砂板模造型，保证了外观及流道尺寸以及泵的水力效率。TPOW系列泵效率比一般双吸泵高3～5％，同时汽蚀性能亦明显提高，这将为用户节省大量的资金。

4、平衡精度高：转子部件动平衡精度为G1.0级。

5、轴：轴短且刚性好，增加轴径，以延长轴承和机械密封的使用寿命。轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。

6、双蜗壳：高扬程泵采用双蜗壳结构，减轻了径向力。

五、技术参数：

流量：120-11600m3/h；

扬程：5-180m；

功率：18.5-2000kW；

转速：740-2900r/min；

出口直径：100-800mm；

温度范围：≤105℃。
